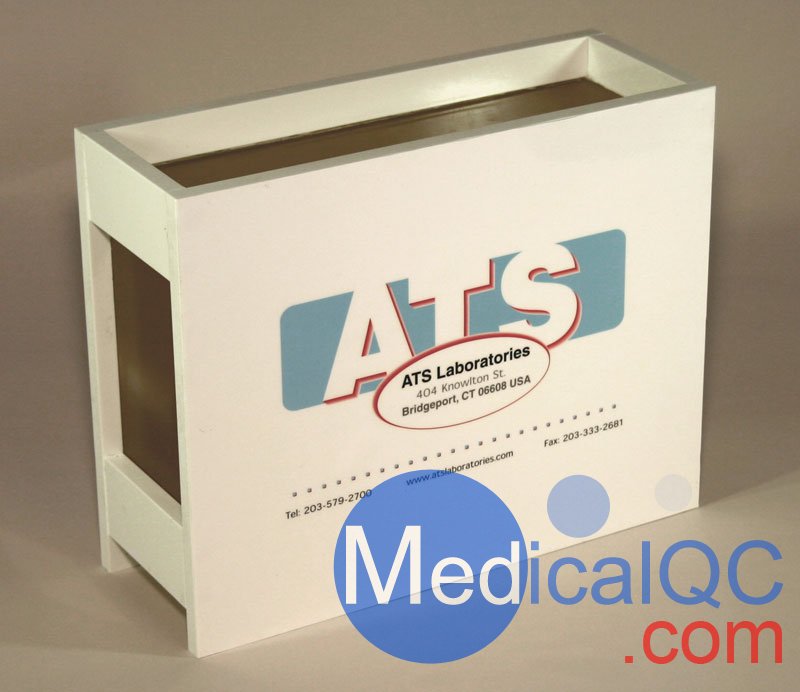

ATS570多用途內窺鏡超聲模體,ATS570內窺鏡超聲模體

ATS570多用途內窺鏡超聲模體,ATS570內窺鏡超聲模體是一種簡單，全面的評估成像系統的方法，工作頻率范圍為2.25至7.5 MHz。體模設計有單絲線目標組合，用于距離測量和組織模擬不同大小和對比的目標結構。由于背景材料和目標結構的聲學相似性，已經消除了由失真，陰影和增強引起的偽像。提供了從+6到-3 dB的四個灰度目標，以評估系統顯示的動態范圍和灰度處理性能。

ATS570多用途內窺鏡超聲模體,ATS570內窺鏡超聲模體提供了全新的改進掃描表面設計，可輕松容納線性，扇形，內窺鏡探頭和機械扇形探頭，例如用于直腸掃描。





ATS570多用途內窺鏡超聲模體,ATS570內窺鏡超聲模體進行的測試：
死區或戒指（A1和A2）
水平測量校準線性（C1和C2）
水平測量校準部門（C1和C2）
靈敏度/滲透率（F）
垂直測量校準（B1和B2）
圖像均勻性
功能分辨率（F1，F(xiàn)2）
焦點區（B1，B2或F）
軸向和側向分辨率（E1，E2，E3）
對比度，灰度（G1，G2，G3）


ATS570多用途內窺鏡超聲模體,ATS570內窺鏡超聲模體用途：
質量控制
常規臨床表現
制造
最終的QA檢查
研究和發展
教學



ATS570多用途內窺鏡超聲模體,ATS570內窺鏡超聲模體產品規格

一般
整體尺寸	270 x 215 x 96厘米
筑屋材料	PVC
掃描表面	2
掃描井	1
重量	4.55千克（10磅）

組織模仿材料
類型	聚氨酯橡膠
冰點	<-40°C
熔點	> 100°C
衰減系數	0.5 dB / cm / MHz±5.0％
聲音的速度	23°時1450 m / s±1.0％

線目標
材料 直徑 位置公差				單絲尼龍 .12 mm ±0.1 mm
垂直組 目標 間隔間距 深度				B1 17 10毫米 10-160毫米			B2 8 10毫米 10-80毫米
軸向 - 側向 分辨率組   目標數量   區間間距   掃描表面深度				E1 標準		E2 內窺鏡		E3 掃描好
				6
				5,4,3,2,1毫米
				40毫米		60毫米		40毫米
死區組 橫向位移 間隔間距 掃描表面深度 標準 內窺鏡				A1 5毫米 1毫米   2-10毫米			A2 5毫米 1毫米   2-10毫米
水平線性組 目標 間隔間距數 掃描表面深度 Sandard 內窺鏡				C1   五 10毫米   40毫米			C2   五 10毫米   40毫米
橫向部門 組 目標 間隔間距數 掃描表面深度 標準 內窺鏡				D1   五 10毫米   50毫米			D2   五 10毫米   50毫米

消聲目標 結構				F1			F2
類型				非回聲，圓柱形
尺寸				8,4,2毫米			6毫米
目標數量				27			1
深度				10 - 170毫米			30毫米
區間間距				10和20毫米			NA
灰度目標 結構				G1 標準		G2 內窺鏡		G3 掃描好
類型				回聲，圓柱形
直徑				10毫米		10毫米		6毫米
掃描表面深度				30毫米		20毫米		30毫米
目標數量				4		4		2
相對于 背景材料的對比度（dB）				+ 6，+ 3，-3，-6				+ 3，-3
